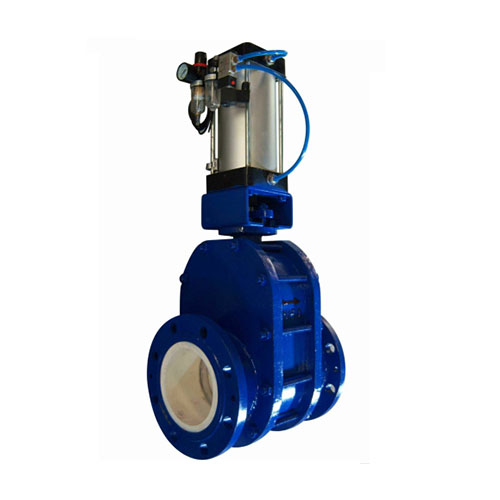

主要性能规范
1.密封面材料:结构陶瓷或超硬表面合金材料二种。
2.用煤渣、灰渣等气、固混合介质,闸板、阀座和流道部位采用了结构陶瓷材料制造,耐磨损、长寿命。
3.密封性能优越,并可进行密封棉修得。
4.进口阀座可作刮灰板,即使在落灰情况下也关闭自如。
5.阀体腔体结构彻底避免了卡阻、积灰的问题。
6.驱动方式:手动、气动和电动等。
主要零件材料
型号 | 零部件名称 | 零部件材料 |
PZ73TC PZ673TC PZ973TC | 阀体、阀盖 | 不锈钢、碳钢 |
闸板 | 耐磨合金+不锈钢、碳钢 | |
阀杆 | 不锈钢 | |
密封面 | 耐磨合金或结构陶瓷 |
主要试验压力
公称压力 (Mpa) | 试验压力 | 工作温度 | 适用介质 | |
壳体(Mpa) | 密封(Mpa) | |||
1.0 | 1.5 | 1.1 | ≤150℃ | 煤渣、灰渣、渣水混合物等介质 |
1.6 | 1.6 | 2.4 |
主要外形连接尺寸
DN | PN(Mpa) | L | D | D1 | D2 | H | N-M | Do | b |
50 | 1.0、1.6 | 43 | 165 | 125 | 100 | 285 | 4-M16 | 180 | 12 |
65 | 46 | 185 | 145 | 120 | 295 | 4-M16 | 180 | 12 | |
80 | 46 | 200 | 160 | 135 | 315 | 8-M16 | 220 | 12 | |
100 | 52 | 220 | 180 | 155 | 365 | 8-M16 | 220 | 12 | |
125 | 56 | 250 | 210 | 185 | 400 | 8-M16 | 230 | 12 | |
150 | 56 | 285 | 240 | 210 | 475 | 8-M20 | 280 | 14 | |
200 | 60 | 340 | 295 | 265 | 540 | 12-M20 | 360 | 14 | |
250 | 68 | 405 | 355 | 320 | 630 | 12-M24 | 360 | 16 | |
300 | 78 | 460 | 410 | 375 | 780 | 12-M24 | 400 | 16 | |
350 | 78 | 520 | 470 | 435 | 885 | 16-M24 | 400 | 16 | |
400 | 102 | 580 | 525 | 485 | 990 | 16-M27 | 400 | 18 | |
450 | 114 | 640 | 585 | 545 | 1100 | 20-M27 | 530 | 18 | |
500 | 127 | 715 | 650 | 608 | 1200 | 20-M30 | 530 | 18 | |
600 | 154 | 840 | 770 | 718 | 1450 | 20-M33 | 600 | 20 |
