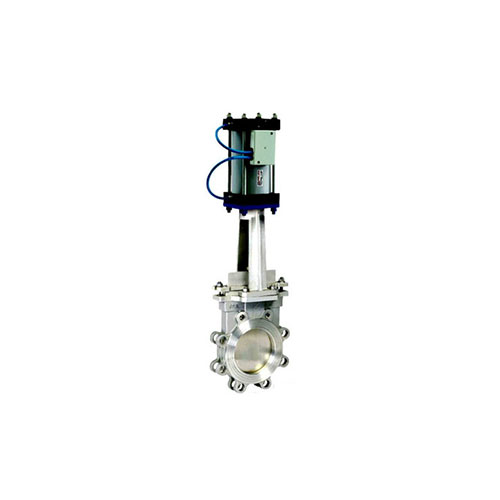

PZ673气动刀型闸阀
PZ673气动刀型闸阀产品概述PZ673型气动刀型闸阀由气动活塞式执行和刀型闸阀组成,该阀设计紧凑,占据空间少,重量轻,易于安装,耐磨防堵措施完善,便于维修,使用寿命长,···
在线咨询PZ673气动刀型闸阀产品概述
PZ673型气动刀型闸阀由气动活塞式执行和刀型闸阀组成,该阀设计紧凑,占据空间少,重量轻,易于安装,耐磨防堵措施完善,便于维修,使用寿命长,流量系数大,及独特的薄形阀体和具有刀型切口的单阀板结构,使它特别适合于各种洁净的、脏污的,粘性的液体,尤其是含渣质、颗粒纤维的浆液,以及带固体粉粒的气体物料。因此本产品可广泛应用于造纸、自来水、食品、污水处理、化工、电力、钢铁等工业部门的过程控制中对被控流体起到截流、开关调节、节流调节等作用。
标准技术参数
材料:ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
结构形式:标准型(-20℃~+230℃)、低温型(-60℃~-196℃)、散热型(-40℃~+450℃)、
填料:丁腈橡胶/聚四氟乙烯填料,柔性石墨填料
垫片:形式,齿型和平型,材料,F4/改性F4,不锈钢+石墨
阀内组件
阀芯:刀型切口单阀板
金属密封
软密封:材料(PTFE/1Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti)
执行机构
型式:活塞执行机构
阀作用:双作用、单作用
供气压力:400~700KPa
环境温度:-10℃~+80℃
环境湿度:95%
阀作用
双作用,气源故障(阀保持原位)
单作用,气源故障(阀自动关闭)
附件(根据要求配置)
定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其他
性能
流量特性:近似直线
阀座泄漏率(对于额定Kv值%):10-8xKv
气动刀闸阀又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀,它的启闭件是闸板,闸板的运动方向与流体方向相笔直,靠可以切开纤维材料的刀刃形闸板来切断介质,闸板有两个密封面,最常用的模式闸板阀的两个密封面构成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能发生微量变形的闸板,以改进其工艺性,补偿密封面角度在加工过程中发生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室,闸板在旁边面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座完成双向密封。刀闸阀具有较小的装置空间,工作压力低,不易堆积杂物,价格较低。
刀型闸阀封闭时,密封面可以只依托介质压力来密封,即依托介质压力将闸板的密封面压向另一侧的阀座来确保密封面的密封,这就是自密封.大部分闸阀是采用强制密封的,即阀门封闭时,要依托外力强行将闸板压向阀座,以确保密封面的密封性。本类阀门在管道中一般应笔直装置。
刀型闸阀驱动方法:手动,链轮,电动,气动,液动,伞齿轮,电控液动和气液动等驱动方法。
刀型闸阀外形:明杆,暗杆两种。刀型闸阀材质:铸铁、铸钢、碳钢、不锈钢、衬氟等。刀型闸阀密封:硬密封,软密封,单面密封,双面密封等多种材质密封。
超薄型的刀闸阀以其体积小、流阻小、重量轻、易装置、易拆开等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调理阀、蝶阀等类阀门的流阻大、重量大、装置难、占地面积大等的疑难问题。刀闸阀呈现后,大量的通用切断类阀门和调理阀门已被之取代。到今日,全球刀闸阀用量最大的是美国和日本。
