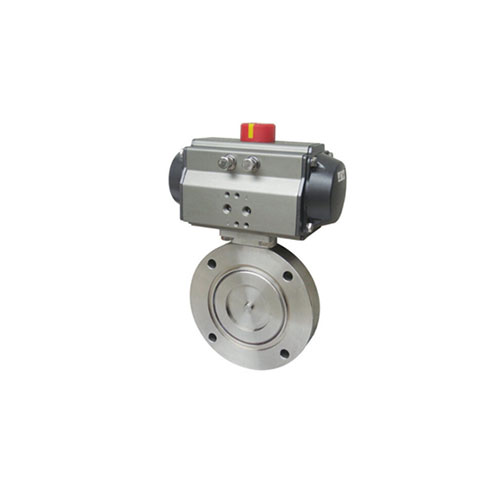

GIQ气动真空蝶阀是由气动执行机构与真空蝶阀二部分组成,中间由支架相连而成。真空蝶阀的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。适用的工作介质为空气和非腐蚀性气体。
工作原理:
GIQ气动真空蝶阀的气动执行器是以压缩空气为动力,通过电磁换向阀改变气路方向,推动活塞齿条、齿轮的机械运动,以角行程输出扭矩来驱动蝶阀,作启闭运动。从而达到接通或切断真空管路中气流的目的,分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
产品特点:
1、可以多工位安装,不受介质流向影响。
2、体内无连杆、螺栓等、工作可靠、使用寿命长。
3、该阀两端轴封处用0.25MPa的压力密封,确保轴封处不泄漏
4、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装,不受介质流向影响。
5、其结构为双阀座形式,两座之间以及轴端处均为橡胶眯缝与压力水(压值0.25MPa)相结合形式密封。
6、新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。
7、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的,结构紧凑、重量轻、便于安装、流阻小、流通量大,避免高温膨胀的影响,操作轻便。
主要技术性能:
适用范围(Pa) | 105~1.3x10-5 |
阀门漏率(Pa.L/S) | ≤1.3x10-6 |
介质温度(℃) | -25~+80(密封材料为丁腈橡胶) |
气源压力(MPa) | 0.4~0.6 |
法兰标准 | JB919 |
安装位置 | 任意 |
控制电路 | 标准出厂:AC220V/50Hz开关型 |
信号反馈 | 标准出厂:带无源触点型 |
气缸可选 | 标准出厂:双作用式 |
