产品详细

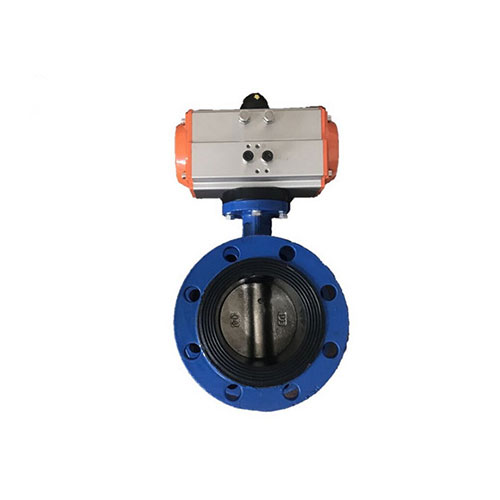

D641X气动软密封蝶阀系列产品,研制软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90度会装开关轻松,密封可靠,使用寿命长,用于水厂、电厂、钢厂、造纸、化工、楼宇建筑等系统供排水种,作为调节和截止使用。
用途及特点
1、采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座封材料,就可使用不同介质
6、具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、结构独特,操作灵活、省力、方便。
主要技术参数
公称通径DN(mm) | 50-2000 | 50-1600 | |
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验 | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶:-40℃∽80℃ 氯橡胶:-20℃∽150℃ | ||
适用介质 | 水、空气、天然气、油品及耐腐蚀性液体 | ||
泄漏量 | 符合GB/T13927-92标准 | ||
执行器 | AT/GT/AW |
主要零部件材料
零件名称 | 材料 |
阀体 | WCB、QT450-10、HT250、SS304 |
阀板 | WCB、QT450-10、HT250、SS304 |
阀轴 | 45φ、2Cr13 |
密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
执行标准
制造标准 | JB/T12238-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
