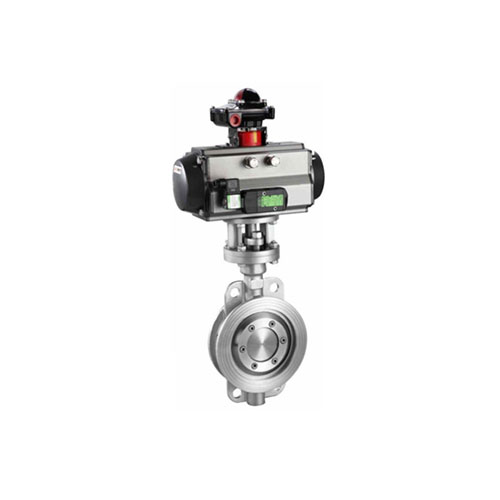

气动对夹式三偏心蝶阀
D673H气动对夹三偏心蝶阀气动执行器采用新型AT/GT系列气动执行器,有双作用和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用AW系列气动执···
在线咨询【产品介绍】:
D673H气动对夹三偏心蝶阀的密封原理利用偏心结构,做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而杜绝了打开普通阀门时所常见的跳跃现象。
【工作原理】:
D673H气动对夹三偏心蝶阀阀杆轴线与蝶板密封面间偏置,并与阀体通道轴线偏置,阀座回转轴线与阀体通道轴线形成一个偏心角,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦,去除了磨损和泄漏的可能性。
【产品特点】:
1、阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏。
3、具有金属密封和弹性密封的双重优点,无论在低温和高温情况下,均具有优良的密封性能。
4、阀体密封面采用堆焊合金钢或司太立硬质合金,硬密封蝶阀的密封面耐磨损,耐冲刷、耐腐蚀;使用寿命长。
【可选择附件】:
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件:电气定位器、气动定位器、电气转换器。
3、气源处理附件:空气过滤减压阀、气源处理三联件。
4、手动机构:HVSD手操机构
【产品其他参数】:
主要技术参数
公称通径 | DN(mm) | 50~2000 | 50~500 | |||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
渗漏率 | <0.1×DNmm3/s(符合GB/T13927-92标准) | |||||
适用温度 | 碳钢:-29℃~425℃ 不锈钢-40℃~600℃ | |||||
适用介质 | 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 | |||||
气动驱动 | AT/GT/AW |
主要零部件材料
零件名称 | 材料 |
阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
密封圈 | 不锈钢与耐高温石棉板组合成多层次 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
轴承 | 奥氏体不锈钢、304氮化 |
填料 | 柔性石墨 |
